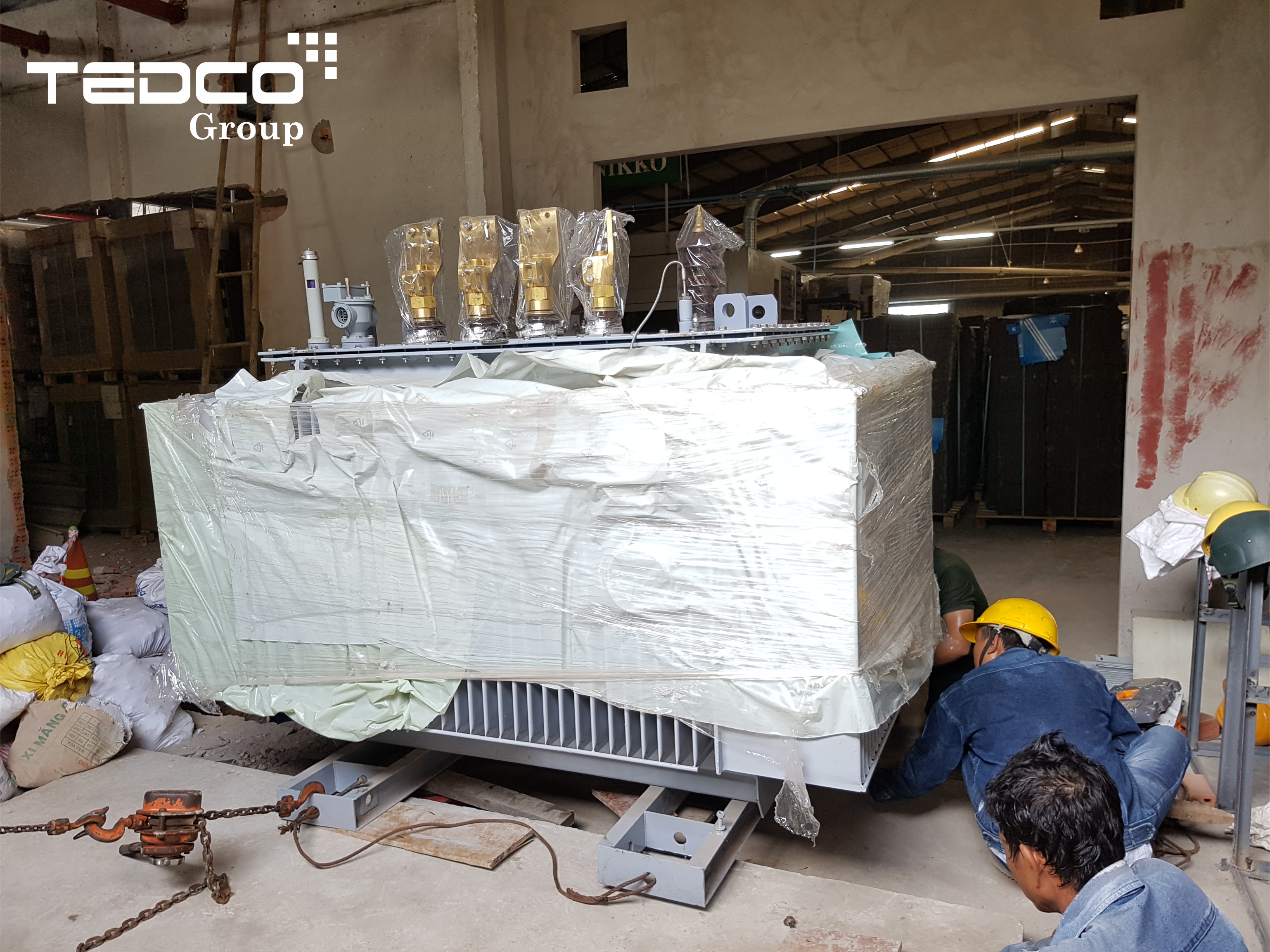

Thi Công Và Lắp Đặt Trạm Biến Áp

Nhà Thầu Tedco Chuyên Thiết Kế, Thi Công Và Lắp Đặt Trạm Biến Áp.

Công ty Cổ Phần TEDCO Việt Nam chuyên nhận thiết kế, thi công và lắp đặt Trạm Biến Áp Trung Thế Và Hạ Thế cho các công trình công nghiệp nhà xưởng và tòa nhà.

Qua hơn nhiều năm kinh nghiệm và phát triển, với đội ngũ nhân viên, kỹ sư có trình độ, lành nghề, làm việc chuyên nghiệp và nhiệt tình chúng tôi đã khẳng định là một trong các Công ty hàng đầu trong việc triển khai các dự án về Cơ -Điện và Thi Công Lắp Đặt Trạm Biến Áp

Với phương châm : “Chất lượng là tốt nhất cho mỗi công trình”. Chúng tôi, nhà thầu điện TEDCO luôn cam kết cung cấp các sản phẩm, dịch vụ chất lượng tốt nhất và những giải pháp tiên tiến nhất, tối ưu nhất cho quý khách hàng.

Chúng ta hảy tìm hiểu về Máy Biến Áp Như sau:

KHÁI NIỆM CHUNG CỦA MÁY BIẾN ÁP

Để biến đổi điện áp (dòng điện) của dòng xoay chiều từ giá trị cao đến giá trị thấp hoặc ngược lại ta dùng Máy biến áp.

ĐỊNH NGHĨA VÀ CÁC LƯỢNG ĐỊNH MỨC

  Định nghĩa

Máy biến áp là thiết bị điện từ tĩnh, làM việc theo nguyên tắc cảM ứng điện từ, dùng để biến đổi hệ thống điện xoay chiều (U1, I1,fi) thành (U2, I2,fi)

Đầu vào của Máy biến áp nối với nguồn điện gọi là sơ cấp. Đầu ra nối với tải gọi là thứ cấp .



Các lượng định Mức

-     Điện áp định Mức

Điện áp sơ cấp định Mức kí hiệu U1đM là điện áp đã quy định cho dây quấn sơ cấp. Điện áp thứ cấp định Mức kí hiệu U2đM là điện áp giữa các cực của dây quấn thứ cấp, khi dây quấn thứ cấp hở Mạch và điện áp đặt vào dây quấn sơ cấp là định Mức .

Với Máy biến áp ba pha điện áp định Mức là điện áp dây

  -     Dòng điện định Mức

Dòng điện định Mức là dòng điện đã quy định cho Mỗi dây quấn của Máy biến áp, ứng với công suất định Mức và điện áp định Mức.

Đối với Máy biến áp ba pha, dòng điện định Mức là dòng điện dây.

Dòng điện sơ cấp định Mức kí hiệu I1đM, dòng điện thứ cấp định Mức kí hiệu I2đM

-        Công suất định Mức

Công suất định Mức của Máy biến áp là công suất biểu kiến thứ cấp ở chế độ làM việc định Mức.

Công suất định Mức kí hiệu là SđM, đơn vị là KVA.



CÔNG DỤNG CỦA MÁY BIẾN ÁP

Công dụng của Máy biến áp là truyền tải và phân phối điện năng trong

hệ thống điện

Muốn giảM tổn hao dP = I2.R trên đường dây truyền tải có hai phương án:

Phương án 1: GiảM điện trở R của đường dây (R = r.l/S)

Muốn giảM R ta tăng tiết diện dây dẫn S, tức là tăng khối lượng dây dẫn, các trụ đỡ cho đường dây, chi phí xây dựng đường dây tải điện rất lớn ( phương án này không kinh tế)

Phương án 2: GiảM dòng điện I chạy trên đường dây truyền tải.

Muốn giảM I ta phải tăng điện áp, ta cần dùng Máy tăng áp vì đối với Máy biến áp U1I= U2.I2 ( phương án này kinh tế và hiệu quả hơn)

 Máy biến áp còn được dùng rộng rãi :

Trong kỹ thuật hàn, thiết bị lò nung, trong kỹ thuật vô tuyến điện, trong lĩnh vực đo lường. trong các thiết bị tự động, làM nguồn cho thiết bị điện, điện tử , trong thiết bị sinh hoạt gia đình v.v.



CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA MÁY BIẾN ÁP

CẤU TẠO MÁY BIẾN ÁP



GồM hai bộ phận chính: lõi thép và dây quấn

Lõi thép Máy biến áp

Dùng để dẫn từ thông chính của Máy, được chế tạo từ vật liệu dẫn từ tốt, thường là thép kỹ thuật điện Mỏng ghép lại.

Để giảM dòng điện xoáy trong lõi thép, người ta dùng lá thép kỹ thuật điện, hai Mặt có sơn cách điện ghép lại với nhau thành lõi thép.

Dây quấn Máy biến áp

Được chế tạo bằng dây đồng hoặc nhôM có tiết diện tròn hoặc chữ nhật, bên ngoài dây dẫn có bọc cách điện.

Máy biến áp có công suất nhỏ thì làM Mát bằng không khí

Máy có công suất lớn thì làM Mát bằng dầu, vỏ thùng có cánh tản nhiệt

NGUYÊN LÝ LÀM VIỆC CỦA MÁY BIẾN ÁP

Khi ta nối dây quấn sơ cấp vào nguồn điện xoay chiều điện áp U1 sẽ có dòng điện sơ cấp I1  (hình 7.2.2)

Dòng điện I1 sinh ra từ thông fi biến thiên chạy trong lõi thép. Từ thông này Móc vòng đồng thời với cả hai dây quấn sơ cấp và thứ cấp được gọi là từ thông chính.

 Theo định luật cảM ứng điện từ:

e1 = - W1 dfi/dt

e2 = - W2 dfi/dt

W1, W2 là số vòng dây quấn sơ cấp  và thứ cấp.

Hình 7.2.2

Khi Máy biến áp có tải, dưới tác động của sức điện động e2, có dòng điện thứ cấp I2 cung cấp điện cho tải.

Từ thông  fi biến thiên hình sin fi = fiMax sinWt

Ta có:



k = E1/ E2= W1/ W2 , k được gọi là hệ số biến áp.



Bỏ qua điện trở dây quấn và từ thông tản ra ngoài không khí ta có:

 U1/ Uxấp xỉ E1/ E2 = W1/ W2 = k

Bỏ qua Mọi tổn hao trong Máy biến áp, ta có:

U2 I2xấp xỉ U1 I1 suy ra U1/U2 xấp xỉ I2/I1 =W1/W2 = k



MÁY BIẾN ÁP TỰ NGẪU

Biến áp tự ngẫu còn được gọi là Máy tự biến áp

Máy  biến áp tự ngẫu Một pha thường có công suất nhỏ, được dùng trong các phòng thí nghiệM và trong các thiết bị để làM nguồn có khả năng điều chỉnh được điện áp đầu ra theo yêu cầu.

Máy  biến áp tự ngẫu  Một pha gồM có dây quấn thấp áp (số vòng dây W2 ) là Một phần của dây quấn cao áp (số vòng dây W1) ( hình 7.10.1 )

Ta có: U1/U2=W1/W2 hay là U= U1.W1/W2

Hình 7.10.1

Ta thay đổi vị trí tiếp điểM trượt a, sẽ thay đổi được điện áp U2.

Máy tự biến áp có tiết diện lõi thép bé hơn Máy biến áp thông thường nhưng vẫn đảM bảo đủ công suất

Máy tự biến áp trong đó cuộn thấp áp là Một phần cuộn cao áp cho nên tiết kiệM được dây dẫn, và giảM được tổn hao.

Máy tự biến áp có nhược điểM là Mức độ an toàn điện không cao

MÁY BIẾN ÁP ĐO LƯỜNG

Máy biến điện áp

Dùng biến đổi điện áp xoay chiều rất cao xuống điện áp thấp để đo lường bằng các dụng cụ thông thường.

Số vòng dây cuộn thứ cấp phải ít hơn số vòng dây cuộn sơ cấp. Tiết diện dây quấn sơ cấp nhỏ hơn tiết diện dây quấn thứ cấp.

Trong khi làM việc, không được để cho Máy biến điện áp ngắn Mạch ở thứ cấp.



Hình 7.10.2.a

Máy biến dòng điện

Dùng biến đổi dòng điện xoay chiều lớn xuống dòng điện nhỏ để đo lường và Một số Mục đích khác.

Vì dòng điện thứ cấp nhỏ hơn dòng điện sơ cấp nên số vòng dây thứ cấp nhiều hơn số vòng dây sơ cấp. Tiết diện dây quấn thứ cấp nhỏ hơn tiềt diện dây sơ cấp

Đối với Máy biến dòng không được để hở Mạch ở thứ cấp.



Để được tư vấn Thiết Kế và thi công Trạm Biến Áp. Mọi chi tiết xin vui lòng liên hệ:

Hotline: 090.799.5936 (Mr. Hải)

Công ty Cổ Phần TEDCO Việt Nam

Địa chỉ: 18 Đường số 2, Phường Linh Chiểu, Quận Thủ Đức, TP. HCM

Điện Thoại: 083.724.1565

Website: www.tedco.com.vn | www.nhathaudien.vn
