CÁCH BỐ TRÍ THIẾT BỊ TRONG TỦ ĐIỆN

Cách bố trí thiết bị trong tủ điện như thế nào là phù hợp, là an toàn thì TEDCO sẽ hướng dẫn cho các bạn trong bài viết này.

Ngày đăng: 08-01-2020

212 lượt xem

Tủ điện là nơi chứa các thiết bị điện, các đấu nối, mạch điều khiển, cầu dao…nhằm điều khiển hệ thống cung cấp điện cho một hệ thống phụ tải nào đó Việc thiết kế, lắp đặt tủ đạt tiêu chuẩn chất lượng, đạt chuẩn góp phần vào sự an toàn cho con người và ổn của hệ thống điện, dây chuyền máy móc. Cách bố trí thiết bị trong tủ điện như thế nào là phù hợp, là an toàn thì TEDCO sẽ hướng dẫn cho các bạn trong bài viết này.

Cách bố trí các thiết bị trong tủ điện

Thiết kế cách bố trí các thiết bị bên trong tủ điện phải đảm bảo đầy đủ các tính năng cần thiết nhưng cũng phải tối ưu hóa để giảm vật tư và hạ giá thành của sản phẩm chung. Lưu ý tới quá trình mở rộng hay sự nâng cấp các thiết bị trong tương lai.

cach bo tri cac thiet bi trong tu dien

Cách bố trí các thiết bị trong tủ điện

Khâu thiết kế phải chú trọng và kiểm tra, giám sát thật kỹ lưỡng để tránh xảy ra những sai sót ảnh hưởng đến công đoạn tiếp theo. Bởi chỉ một sai sót nhỏ có thể khiến bạn phải thực hiện toàn bộ quá trình lại từ đầu. Nên chú ý làm tỉ mỉ từng công đoạn nhé.

Khảo giá thị trường các vật liệu cần mua

(Kiếm loại có chất lượng, và dư tải). Khi đã có các vật tư theo yêu cầu của sơ đồ khối, dùng kích thước thực tế của các vật tư này để xem sắp đặt các vị trí nào trên bảng là hợp lý nhất.

​Mua các thiết bị, phụ kiện bên trong tủ điện công nghiệp ở đâu là tốt nhất về chất lượng và giá cả?

Nhà thầu TEDCO hiện nay là một trong những nhà phân phối lớn nhất trong thị trường thiết bị điện công nghiệp. Đặc biệt về các dòng thiết bị đóng cắt Mítubishi - chính hãng Nhật Bản, như máy cắt không khí ACB Mitsubishi, CB, Aptomat... chúng tôi là nhà cung cấp rẻ nhất hiện nay. Các sản phẩm, thiết bị khi đến tay khách hàng đều có nguồn gốc xuất xứ, kiểm định chất lượng rõ ràng vả bảo hành có trách nhiệm theo thời hạn nhà sản xuất đưa ra, các thiết bị nếu không thể sửa chữa, thay thế linh kiện cùng loại được, chúng tôi sẽ 1 đổi 1 cho các bạn trong thời gian sớm nhất.

=>> Xem thêm: Nhà thầu điện Tedco chuyên thi công lắp đặt các loại tủ điện trung thế và hạ thế, Tủ Bù Hạ Thế, Tủ Động Lực, Tủ Điều Khiển

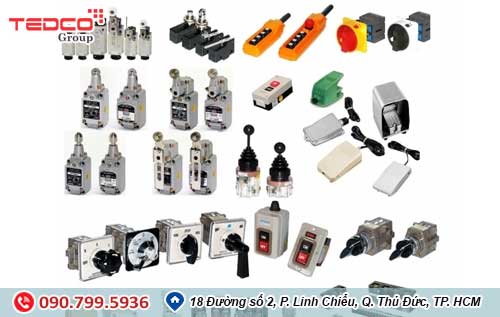

 Các vật liệu phụ kiện trong lắp đặt tủ điện như các vòng sô thứ tự cài vào dây, thanh sắt dùng cài các khởi động từ, rơ le, timer, các đầu nối điện v.v

cach bo tri cac thiet bi trong tu dien

 Các vật liệu phụ kiện trong lắp đặt tủ điện



Cách bố trí thiết bị trong tủ điện

- Việc thiết kế, cách bố trí thiết bị trong tủ điện hợp lý, đúng cách sẽ làm cho tủ điện giảm ảnh hưởng độ nhiễu giữa các thiết bị, tiết kiệm dây dẫn điện, tăng tính thẩm mỹ, tăng tuổi thọ các thiết bị và vận hành ổn định hơn… Sắp xếp thiết bị được phân thành từng nhóm như sau:

+ Nhóm thiết bị điều khiển hay đặt cùng nhau, góc phía trên (Các rơ le bảo vệ, rơ le trung gian, bộ điều khiển, cảm biến).

+ Nhóm khí cụ điện đóng cắt đặt cùng 1 hàng phía dưới (Aptomat, Contactor, khởi động từ.)

+ Aptomat tổng (Cấp nguồn cho hệ thống) đặt ở trung tâm tủ điện (hoặc đặt ở góc cao bên trái) sao cho thuận tiện trong quá trình vận hành, thao tác.

Cầu đấu đặt ở phía dưới cùng để thuận tiện cho quá trình đấu dây vào / ra tủ điện.

=>> Xem thêm: ĐƠN GIÁ THÍ NGHIỆM ĐIỆN ĐƯỜNG DÂY VÀ TRẠM BIẾN ÁP GIÚP BẠN TIẾT KIỆM CHI PHÍ

Đấu dây dẫn điện.

- Dây dẫn giữa các thiết bị điện cần được kết nối một cách khoa học, gọn gàng.

Đầu cốt phải được phân màu (đỏ, vàng, xanh, đen …) và được đánh số thứ tự để dễ dàng kiểm soát và sửa chữa sau này.

- Dây tín hiệu và dây mạch lực nên được đi trong các ống ghen riêng biệt, càng xa nhau càng tốt.

- Với dây tín hiệu có độ nhạy cao (dây dẫn encoder, dây truyền thông …) thì phải có vỏ bọc chống nhiễu.

- Nên đấu dây phần mạch động lực trước sau đó mới tới dây phần điều khiển

- Dây điều khiên và dây mạch lực phải đi vuông góc nhau và tuân  theo tiêu chuẩn.

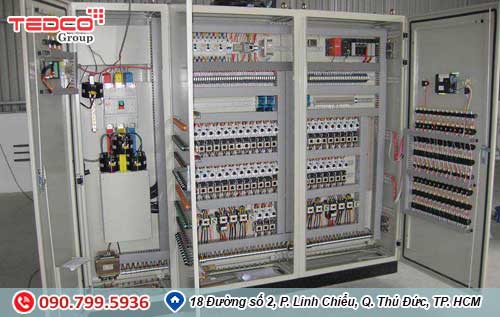

cach bo tri cac thiet bi trong tu dien

Tủ điện hoàn thành

Cấp nguồn, chạy không tải.

Sau khi đã hoàn tất việc đấu dây, ta cần kiểm tra kỹ lại hệ thống trước khi cấp nguồn điện cho tủ điện. Khi cấp nguồn, để cho tủ điện làm việc không tải nhằm phát hiện các sai sót trước khi đấu tải vào tủ điện.

 Sau khi lắp xong, thử độ an toàn cách điện của bảng tủ với các cơ phận lắp trên bảng.

Nếu bảng tủ điện là bằng sắt thì thử trước bằng điện lưới nối tiếp với 1 bóng đèn tròn 300W, xem sự hoạt động của các cơ phận có đúng với quy trình thiết kế hay không. Sửa các chỗ sai trong cách bố trí thiết bị trong tủ điện nếu có.

=>> Xem thêm: TỤ BÙ CÓ TIẾT KIỆM ĐIỆN KHÔNG?

Lắp đặt tủ điện công nghiệp, cách bố trí thiết bị trong tủ điện theo yêu cầu đúng kỹ thuật, đạt chuẩn chất lượng ở đâu?

Đến với nhà thầu điện TEDCO quý khách hoàn toàn yên tâm về chất lượng, giá thành về việc thi công lắp đặt các loại tủ điện công nghiệp, chúng tôi có đội ngũ kỹ sư giàu kinh nghiệm, nhiệt huyết chuyên về mảng lắp đặt thi công tủ bảng điện công nghiệp, tư vấn tận tình chu đáo. Các sản phẩm về tủ điện công nghiệp, thiết bị, phụ kiện bên trong đều có chứng nhận xuất xưởng, chất lượng, hóa đơn đầy đủ khi khách hàng yêu cầu. Cam kết lắp đặt tủ điện chất lượng cao, và áp dụng cách bố trí thiết bị trong tủ điện hợp lý nhất với giá thành rẻ, bảo hành có trách nhiệm tại TP. Hồ Chí Minh và các khu vực lân cận như Đồng Nai, Long An, Tây Ninh, Vũng Tàu, Long An, Tiền Giang…
