KHOẢNG CÁCH AN TOÀN TRẠM BIẾN ÁP

Nhà thầu TEDCO chúng tôi luôn tuân thủ khoảng cách an toàn trạm biến áp mà nhà nước quy định. Vậy khoảng cách an toàn đó là bao nhiêu chúng ta theo dõi bài viết này nhé.

Ngày đăng: 13-12-2019

124 lượt xem

Lưới điện cao áp luôn tiềm ẩn những nguy hiểm rình rập đối với tính mạng con người, nên khoảng cách an toàn giữa các trạm biến áp là vô cùng quan trọng. An toàn lưới điện cao áp dần trở thành vấn đề cần được quan tâm đúng mức. Chính vì vậy trong công tác thi công lắp đặt trạm biến áp, nhà thầu TEDCO chúng tôi luôn tuân thủ khoảng cách an toàn trạm biến áp mà nhà nước quy định. Vậy khoảng cách an toàn đó là bao nhiêu chúng ta theo dõi bài viết này nhé.

KHOẢNG CÁCH AN TOÀN TRẠM BIẾN ÁP

1.Trạm biến áp là gì?

Trạm biến áp là một thiết bị điện tĩnh có tác dụng dùng để truyền tải năng lượng hoặc tín hiệu điện xung quang chiều giữa các mạch điện thông qua hiện tượng cảm ứng điện từ, tuy nhiên nó vẫn giữ nguyên tần số.

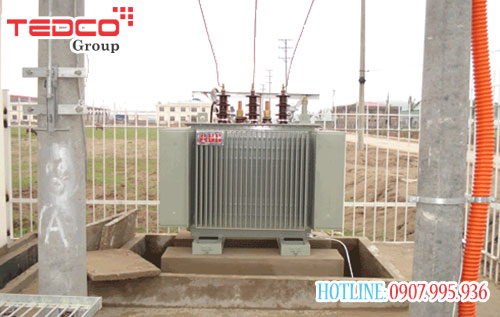

khoang cach an toan tram bien ap

Trạm biến áp là gì?

Trạm biến áp muốn hoạt động tốt và mang lại hiệu quả cao nhất phải có các máy biến áp, trạm biến áp chính là nơi lắp đặt của máy biến áp và các thiết bị phân phối điện nhằm tạo nên một hệ thống hoàn chỉnh khi cung cấp điện.

=>> Xem thêm: Hồ sơ năng lực nhà thầu cơ điện

2. Các loại trạm biến áp thường sử dụng hiện nay

- Trạm trong nhà

Đây là dạng trạm biến áp được sử dụng khá nhiều hiện nay và phù hợp ở những khu đô thị đông dân cư, bởi nó không gây mất mỹ quan, có kích thước phù hợp có thể đặt được ở trong nhà.

Trạm biến áp trong nhà được phân làm 3 loại chính đó là trạm kín, trạm trọn bộ và trạm gis. Đối với mỗi loại trạm cụ thể sẽ có những ưu điểm khác nhau, tuy nhiên chúng đều được các chuyên gia và người sử dụng đánh giá cao trong quá trình sử dụng.

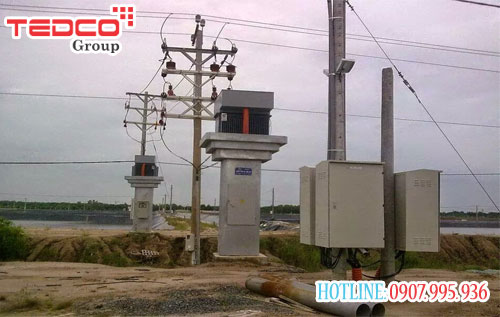

khoang cach an toan tram bien ap

Trạm biến áp ngoài trời

- Trạm biến áp ngoài trời

Đặc điểm của loại trạm biến áp này chính là được sử dụng trong các trạm trung gian có công suất lớn, do vậy mà máy biến áp và các thiết bị của trạm thường có kích thước khá lớn, nên cần một khoảng không gian rộng để lắp đặt.

Do đó loại trạm này chỉ thích hợp lắp đặt ở ngoài trời, tuy nhiên nó có một bất lợi lớn đó là có thể gây mất mỹ quan, không phù hợp với các khu đô thị, do vậy nó thường được sử dụng trong các nhà máy, nhà xưởng công nghiệp hay các khu sản xuất có công suất lớn.

Trạm biến áp ngoài trời gồm có 4 loại đó là: Trạm treo, trạm giàn, trạm nền, trạm hợp bộ, mỗi loại trạm sẽ có những ưu nhược điểm riêng, do đó nếu bạn có nhu cầu sử dụng trạm biến áp ngoài trời nên tính toán cẩn thận, kỹ lượng để lựa chọn được loại trạm phù hợp nhất, sao cho khi hoạt động mang lại hiệu quả cao nhất.

=>> Xem thêm: Nhà Thầu Tedco Chuyên Thiết Kế, Thi Công Và Lắp Đặt Trạm Biến Áp

Trạm biến áp thường có công suất rất lớn, nên rất nguy hiểm vì vậy khi lắp đặt cần tuân thủ về khoảng cách an toàn trạm biến áp.

Đối với trạm điện không có rào bao quanh, không có hành lang bảo vệ, giới hạn khoảng cách an toàn đối với điện áp 220kV là 2,0m và đới với điện áp 350kV là 3,0m.

Đối với trạm điện có tường hoặc rào bao quanh cố định, có hành lang bảo vệ an toàn thì hành lang bảo vệ được giới hạn đến điểm ngoài cùng của móng, kè bảo vệ tường hoặc hàng rào; chiều cao hành lang được tính từ đáy móng sâu nhất của công trình trạm điện đến điểm cao nhất của trạm điện cộng thêm khoảng cách an toàn theo chiều thẳng đứng quy định theo quy định tại Điểm c Khoản 1 Điều 11 của Nghị định 14/2014/NĐ-CP:

+ Điện áp đến 110 kV khoảng cách 2,0 m

+ Điện áp 220kV, khoảng cách 3m

+ Điện áp 350 kV, khoảng cách 4m

+ Điện áp 500kV, khoảng cách là 6m

Nhà và công trình xây dựng gần hành lang bảo vệ an toàn của trạm điện phải đảm bảo không làm hư hỏng bất kỳ bộ phận nào của trạm điện, không làm cản trở hệ thống thông gió của trạm điện, không để cho nước thải xâm nhập làm hư hỏng công trình điệ

=>> Xem thêm: CÁC NHÀ THẦU CƠ ĐIỆN TẠI TP HCM

Hệ thống lưới điện cao áp phải đảm bảo khoảng cách an toàn

Theo quy định về hành lang an toàn điện trên không, chiều dài hành lang được tính từ vị trí đường dây ra khỏi ranh giới bảo vệ của trạm này đến vị trị đường dây đi vào ranh giới bảo vệ của trạm kế tiếp. Chiều rộng hành lang được giới hạn bởi hai mặt thẳng đứng về hai phía của đường dây, song song với đường dây, có khoảng cách từ dây ngoài cùng về mỗi phía khi dây ở trạng thái tĩnh.

Điện áp

Đến 22 kV

35 kV

66-110 kV

220 kV

500 kV



Dây bọc

Dây trần

Dây bọc

Dây trần

Dây trần

Khoảng cách

1,0 m

2,0 m

1,5 m

3,0 m

4,0 m

6,0 m

7,0 m

Chiều cao hành lang được tính từ đáy móng cột đến điểm cao nhất của công trình cộng thêm khoảng cách an toàn theo chiều thẳng đứng theo quy định như sau.

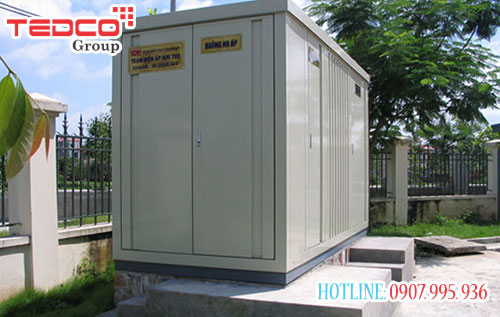

khoang cach an toan tram bien ap

Tìm hiểu về khoảng cách an toàn của trạm biến áp

Điện áp

 Đến 35 kV

110 kV

        220 kV

       500 kV

Khoảng cách

2,0 m

3,0 m

        4,0 m

        6,0 m

Hành lang bảo vệ an toàn các loại cáp điện đi trên mặt đất hoặc treo trên không được giới hạn về các phía là 0,5 m tính từ mặt ngoài của sợi cáp ngoài cùng.

An toàn lưới điện cao cáp nếu không được thực hiện nghiêm túc sẽ vô cùng nguy hiểm đến tính mạng con người, thậm chí có thể gây thiệt hại về tính mạng. Vì vậy các đơn vị chịu trách nhiệm quản lý lưới điện cao áp phải thực hiện nghiêm túc đồng thời nghiêm cấm các hành vi nguy hiểm của người dân ở xung quanh khu vực lưới điện.

Chúng tôi, nhà thầu TEDCO luôn tuân thủ quy định đó vì vậy nếu bạn muốn lắp đặt trạm biến áp hãy liên hệ với chúng tôi.
