Lắp đặt tủ điện công trình gồm có những bước nào?

Hiện nay tủ điện công trình đang được nhiều công trình sử dụng vì nó đảm bảo an toàn cho mọi công trình cũng như đảm bảo sự an toàn cho con người sử dụng nó.

Ngày đăng: 12-11-2019

29 lượt xem

Hiện nay tủ điện công trình đang được nhiều công trình sử dụng vì nó đảm bảo an toàn cho mọi công trình cũng như đảm bảo sự an toàn cho con người sử dụng nó. Tuy nhiên những hiểu biết về tủ điện còn nhiều hạn hẹp và chưa phổ biến rộng rãi. Vì vậy khi làm việc còn né tránh. Bài viết này sẽ giúp các bạn hiểu thêm về tủ điện công trình.

Lắp đặt tủ điện công trình gồm có những bước nào?

* Để lắp đặt tủ điện công trình cần trải qua những bước như sau:

Bước 1: Kiểm tra kỹ bản vẽ thiết kế và lựa chọn thiết bị hợp lý

Ta thấy đây là một trong những bước rất quan trọng trong việc lắp đặt và đấu nối tủ điện công nghiệp. Vì nếu như ta chọn sai thiết bị không được đúng như bản vẽ thỳ sản phẩm sẽ không có giá trị, và điều đó cũng làm cho khách hàng không nhận bàn giao sản phẩm. Vì vậy trước khi lắp đặt tủ điện, phải cần nghiên cứu thật chính xác bản thiết kế, để nhằm đưa ra các giải pháp trước khi đi vào lắp đặt.

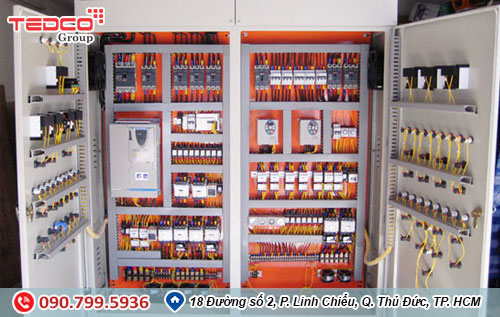

lap dat tu dien cong trinh

Lắp đặt tủ điện công trình

Ví dụ nếu như bạn đang lắp đặt một tủ điện tổng MSB thỳ cần phải xác định được số lượng phụ tải, số nhánh cần phân phối. Để tính toán giá trị của thiết bị đóng cắt, các thiết bị bảo vệ và dây dẫn điện. Cần thiết, nên sử dụng thiết bị của các hãng có thương hiệu lớn. và cần cân đối hợp lý giữa bài toán chất lượng và giá thành. Với những dự án lắp đặt tủ điện công nghiệp cho các khu cao cấp. Các tòa nhà cần độ chính xác cao.

Còn đối với những dự án có các mức đầu tư trung bình, có mức đầu tư không cao. Các bạn có thể lựa chọn sử dụng các thiết bị điện có chất lượng tốt và giá thành hết sức cạnh tranh.

=>> Xem thêm: Nhà thầu điện Tedco tư vấn lắp đặt hệ thống chống sét an toàn – hiệu quả

Bước 2: Lên bản vẽ bố trí thiết bị trên tủ điện

Ta nhận thấy khâu thiết kế là khâu có vai trò rất là quan trọng trong quá trình sản xuất và lắp đặt tủ điện công trình. Trong lúc thiết kế cần chú ý nghiên cứu kỹ sơ đồ mạch điện. Liệt kê được đầy ddue các thiết bị có trong sơ đồ nguyên lý. Nó cũng là một trong những yêu tố ảnh hưởng đến việc chủ đầu tư có quyết định ký kết hợp đồng thi công hay không. Trong đó có cách bố trí sắp xếp các thiết bị, hệ thống dây dẫn, nguyên lý, Điều này giúp ích rất nhiều cho việc đọc hiểu bản vẽ, hình dung về các thiết bị có trong tủ điện.

Bố trí thiết bị trên tủ điện cũng chính là sự cam kết giữa các bên. Lúc bàn giao tủ điện công trình thỳ bên nhận hàng sẽ dựa vào bản vẽ để kiểm tra kích thước tủ. Tất cả các vị trí thiết bị trên mặt tủ, khoảng cách giữa các chi tiết trên bản vẽ so với thực tế đã được chuẩn chưa.

Bước 3: Gia công lắp đặt phần vỏ tủ điện công trình

Sau khi đã thực hiện 2 bước trên, phải gửi cho khách hàng bản vẽ phê duyệt tủ điện công trình rồi sau đó mới đi đến việc thiết kế chi tiết vỏ tủ điện để chuyển tới xưởng sản xuất gia công. Lúc làm phải đảm bảo có độ chính xác cao và giúp sản phẩm có chất lượng rất tốt.

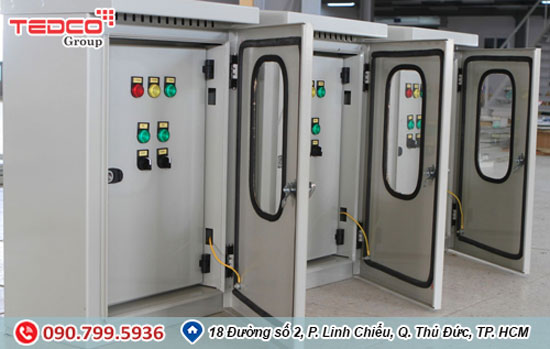

lap dat tu dien cong trinh

Gia công lắp đặt phần vỏ tủ điện công trình

 Việc gia công các chi tiết mặt tủ được lập trình trên máy tính và đẩy lên máy đột CNC. Đảm bảo các vị trí theo đúng bản vẽ layout đã được phê duyệt.  Các lỗ khoét thiết bị như mặt đồng hồ, chuyển mạch, đèn báo, được máy đột CNC thực hiện chính xác từng milimet.

Tiếp theo là khâu hoàn thiện sơn phủ bề mặt tủ điện công trình sẽ kết thúc viecj gia công vỏ tủ. Đây là một trong những khâu quan trọng bởi nó ảnh hưởng trực tiếp tới thẩm mỹ cho toàn bộ sản phẩm. Nếu như chất lượng của nước sơn kém, bề mặt của lớp sơn bị bong tróc hay sần sùi sẽ không đảm bảo. Vì vậy cần phải đầu tư hệ thống sơn tĩnh điện hoàn toàn tự động, để tránh được những thiếu sót và hư hỏng ảnh hưởng tới chất lượng sản phẩm. tất cả các khâu từ khâu xử lý bề mặt tới phun sơn và ủ nhiệt đều được các hệ thống camera giám sát chặt trẽ.

=>> Xem thêm: Công ty Cổ Phần Tedco Việt Nam chuyên thi công lắp đặt các loại tủ điện trung thế và hạ thế, Tủ Bù Hạ Thế, Tủ Động Lực, Tủ Điều Khiển

Bước 4: Khâu lắp các thiết bị lên tủ điện công trình

Muốn lắp đặt thiết bị lên tủ điện công trình cần tuân thủ những nguyên tắc sau:

 + Các thiết bị nút nhấn, công tắc điều khiển, được đặt ở phía dưới giúp cho việc thao tác trong quá trình vận hành dễ dàng.

 + Các nút nhấn, cong tắc sẽ cùng điều khiển một thiết bị trên cùng một hàng, hàng dọc hoặc hàng ngang, làm như vậy để dễ dàng vận hành. Những vị trí mà lấy tâm tủ làm điểm giữa và phát triển dần sang hai bên. Tạo cho mặt tủ có sự cân bằng và đối xứng giữa các thiết bị với nhau. Giúp người sử dụng không bị rối và làm cho tủ thêm phần thẩm mỹ.

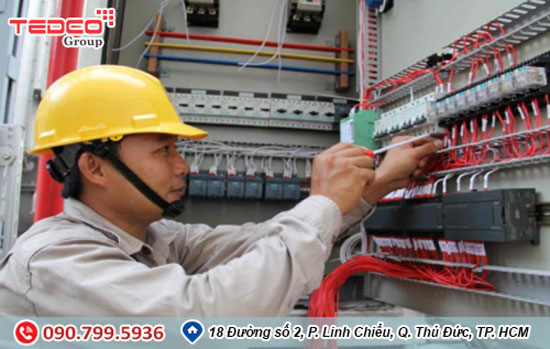

lap dat tu dien cong trinh

Khâu lắp các thiết bị lên tủ điện công trình

  + Khi ta bố trí thiết bị trên tủ điện hợp lý và đúng cách. Tất cả sẽ làm cho tủ điện giảm ảnh hưởng độ nhiễu giữa các thiết bị, tăng tính thẫm mỹ và tiết kiệm dây dẫn điện làm tăng tuổi thọ các thiết bị và vận hành ổn định hơn.

 + Cần sắp xếp bố trí hợp lý tất cả các thiết bị bên trong tủ điện như: Rowle, timer, cầu đấu, phía trong tủ điện được sắp xếp khoa học, hợp lý và sẽ dễ dàng đấu nối sữa chữa hay thay thế lúc nào cần.

 + Các thiết bị như đèn báo pha, đồng hồ chỉ thị, đồng hồ đo dòng điện, chuyển ạch đặt ở vị trí trên cao. Sẽ giúp người vận hành dễ dàng quaqn sát tất cả các chỉ số được đo trên thiết bị.

Bước 5: Đấu nối tủ điện công trình

 + Với những dây đấu nối tín hiệu cần phải mua loại có vỏ bộc tốt nhất.

+ Bạn nên đấu nối theo thứ tự từ mạch động lực rồi mới tới mạch điều khiển.

+ Đấu nối dây giữa các thiết bị cần phải được kết nối một cách chính xác và khoa học hơn.

 + Có đầu số ghi cầu đấu chi tiết giúp việc sửa chữa và bảo trì sau này được dễ dàng.

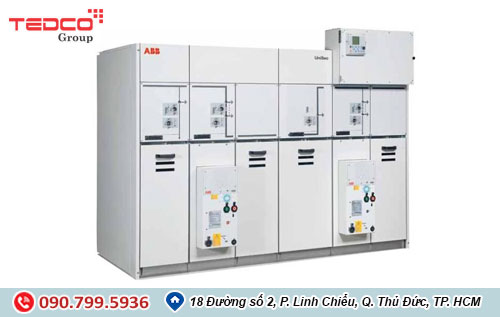

lap dat tu dien cong trinh

 Đấu nối tủ điện công trình

 + Các mạch điều khiển và mạch động lực cần đi xa nhau tránh các hiện tượng bị nhiễu tín hiệu đối vơi các con sensor hay với cảm biến.

=>> Xem thêm: Nhà Thầu Điện TEDCO chuyên thi công điện công nghiệp

Sau khi đấu nối lắp đặt tủ điện công trình được hoàn thiện thỳ phải test thử tủ bằng đồng hồ trước khi đi vào hoạt động. Bạn đang mong muốn tìm một đơn vị lắp đặt đáp ứng được các yêu cầu của bạn thỳ hãy đến với Nhà thầu điện TEDCO. Nhà thầu điện TEDCO với đội ngũ kỹ sư có nhiều năm kinh nghiệm trong việc lắp đặt tủ điện công trình sẽ luôn mang lại sự uy tín và chất lượng cho quý khách hàng.
