Hiện nay có rất nhiều công trình cần đến hệ thống chiếu sáng cao áp, nhưng mà để chọn ra được một đơn vị lắp đặt hệ thống chiếu sáng là rất khó. Đa phần các đơn vị đó chỉ vì lợi nhuận riêng mà lắp đặt hệ thống chiếu sáng không đảm bảo được chất lượng, hiểu được vấn đề đó cho nên bài viết này sẽ giới thiệu đến các bạn một đơn vị lắp đặt hệ thống chiếu sáng tốt.

Quy trình lắp đặt hệ thống chiếu sáng cao áp

* Quy trình lắp đặt hệ thống chiếu sáng cao áp cần tính toán và tuân theo những bước dưới đây:

- Thứ nhất: Cần tính toán phần chiếu sáng.

- Cần phải sử dụng đèn cao áp, để làm sao bố trí thiết kế thi công được các mép đường 0.7m, có độ cao cột tầm từ 6- 9m. Đèn cần đạt tiêu chuẩn các thông số sau:

- Tỷ số kl/h.

- Độ rọi trung bình cần thiết theo biểu thức: Etb= R.Ltc= 14x2 = 28lx.

- Độ chói tiêu chuẩn LTC = 2.

- Khoảng cách trung bình giữa các cột cao áp: l = k(l/h).H = 3x9 =27m.

lap dat he thong den cao ap

Quy trình lắp đặt hệ thống chiếu sáng cao áp

- Xác định hệ số suy giảm quang thông: hệ số suy giảm do già hóa của đèn Natri cao áp kgh = 0, 95 và hệ số suy giảm do bụi bẩn ứng với đèn chụp hở khu vực ít bụi là kbb = 0.9.

- Như vậy hệ số suy giảm quang thông: Ksg = kgh.kbb = 0,95x 0,9 = 0, 855.

- Xác định hệ số lợi dụng quang thông: Theo biểu đồ ứng với giá trị 1, 14 ta tìm được kld.t = 0,52. Theo biểu đồ ứng với giá trị 0,077 ta sẽ tìm được kld.t= 0,062.

  Như vậy hệ số lợi dụng quang thông tổng sẽ là: Kld = kld.t + kld.s = 0,52 + 0,062 = 0,582.

Quang thông cần thiết của đèn cần xác định được theo biểu thức: ta thấy trong só những loại đèn cao áp ta chọn loại có FC = 13000lm, công suất Pđ = 100W.

Khoảng cách tính toán giữa các đèn được xác định theo biểu thức: số lượng đèn của 1kw chiều dài: biểu đồ xác định các hệ số lợi dụng quang thông kld = F.

+ Thứ hai: Hệ thống cọc tiếp địa

Tiếp địa an toàn: mỗi một vị trí cột cuối hệ thống chiếu sáng cao áp được đóng 01 hệ thống cọc tiếp địa bằng thép góc mạ kẽm nhúng nóng dài 2,5m làm tiếp địa an toàn, nó đóng sâu dưới mặt đất tự nhiên 0,1m. Sau khi thi công xong nếu điện trở tiếp địa đo được không đảm bảo trị số điện trở tiếp địa RZ £ 30W phải báo đơn vị thiết kế, để thiết kế bổ sung. Dây tiếp đất dùng thép-F10 hàn nối giữa các cọc tiếp địa với đế cột chiếu sáng.

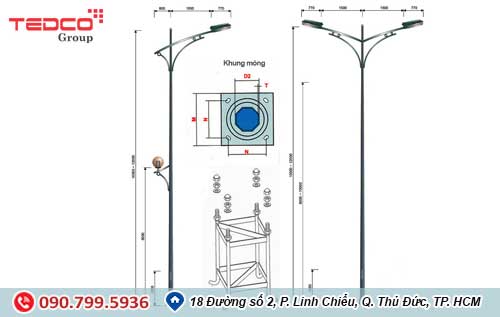

thiet ke thi cong he thong chieu sang cao ap

Hệ thống cọc tiếp địa đèn cao áp

Tiếp địa tủ chiếu sáng: các cột đèn và các tủ điều khiển chiếu sáng được nối đất bằng dây đồng M10. Sau khi thi công lắp đặt xong nếu như điện trở tiếp địa đo được không đảm bảo trị số điện trở tiếp địa RZ £ 30W phải báo đơn vị thiết kế, để thiết kế bổ sung.

=>> Xem thêm: Nhà Thầu Điện TEDCO Chuyên Thiết Kế Và Thi Công Điện Chiếu Sáng

+ Thứ ba: Căn cứ vào bản vẽ thiết kế chiếu sáng cao áp mà nhà thầu TEDCO lắp đặt thi công

 - Vận chuyển: cần chuẩn bị các nguyên vật liệu cần thiết: thiết bị,   phương tiện, vật tư chiếu sáng, và một số thiết bị khác đến các vị trí tập kết xây dựng. Phải đảm bảo trong quá trình vận chuyển sẽ không làm hư hỏng tất cả các thiết bị như cột đèn chiếu sáng , Đèn Cao Áp và không làm xước, đứt dây cáp cấp điện.

- Đào móng hố còn được gọi là đào hố móng. Phải đào đúng vị trí xác định trên mặt bằng, đào đúng đọ sâu, kích thước, bề rộng theo bản thiết kế. cần kiểm tra các công trình ngầm để tránh bị hư hỏng. Lmà phẳng đáy và dọn sạch đất thừa, sau đó đầm kỹ.

- Công tác bê tông: bê tông móng tủ, móng cột sẽ được đổ tại chỗ gồm có: Đá, nước, xi măng, cát vàng. Cần phải đổ bê tông theo đúng khối lượng theo thiết kế với từng loại móng đạt đến cốt mặt quy định, để bê tông đông cứng đủ 72 tiếng trở lên mới được lắp đặt các thiết bị khác lên.

- Lắp đèn: lắp đèn phải sử dụng máy thi công lắp đặt đèn cao áp, bộ điện, đèn tín hiệu và nhũng thiết bị khác lên cột đèn, rồi siết chặt các bulong hãm vào cần đèn, đảm bảo là đèn không bị xoay chuyển hay là quay hướng khi có lực khác tác động lên.

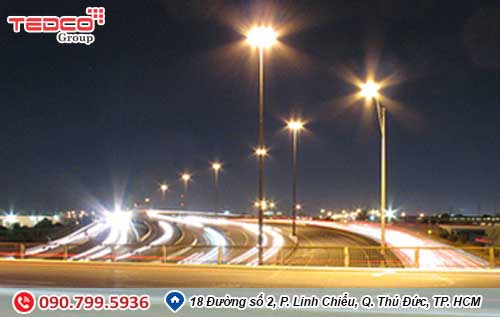

thiet ke thi cong he thong chieu sang den cao ap

Đèn chiếu sáng cao áp được hoàn thành

 Dựng cột đèn cao áp: muốn dựng cột đèn cao áp cần phải dùng máy kết hợp với thủ công trên khung móng, đảm bảo đúng các yêu cầu kĩ thuật, đúng phương pháp lắp dựng rồi sau đó kiểm tra độ thẳng đứng của cột đèn cao áp. Đảm bảo cột sẽ khong bị nghiêng, lệch về hướng khác. Các chùm đèn cũng vậy lắp khớp vào thân cột đảm bảo không bị xoay, bị nghiêng khi có lực khác tác động vào, đúng hướng.

=>> Xem thêm: Những thông tin cần biết khi thiết kế thi công hệ thống chiếu sáng cao áp

- Rải cáp ngầm, dây tiếp địa: cáp ngầm sẽ được chôn trực tiếp trong đất đặt dưới rãnh cáp, không để bị đứt, xước cáp và không được cắt cáp, đấu nối cáp giữa hai khoảng cột. cần lấp đất vào các rãnh cáp bằng cát đen theo đúng yêu cầu. sau đó đầm chặt và hoàn trả mặt băng. Không làm xước cáp tránh bị chạm chập khi vận hành.

- Cuối cùng là lắp đặt tiếp địa: tất cả các vị trí cuối cột thép chiếu sáng phải luôn có một cọc tiếp địa. Ở các vị trí có tiếp địa lắp đặt luôn có đông đủ số cọc theo thiết kế, hàn nối dây tiếp địa với dây thép tròn, đảm bảo chiều dài mối hàn, chắc, không có rỉ hàn. Cuối cùng là tưới nước, đầm chặt đất và đo lại trị số điện trở từng vị trí. Nếu không đạt phải đóng thêm cọc.
