Những thông tin cần biết khi thiết kế thi công hệ thống chiếu sáng cao áp

Ta biết đèn cao áp chính là một thiết bị chiếu sáng trong chiếu sáng công cộng, nhà xưởng, đường phố, xí nghiệp, các khu nghỉ dưỡng cho tới bệnh viện, trường học hay đường làng rất nhiều nơi.

Ngày đăng: 04-11-2019

758 lượt xem

Ta biết đèn cao áp chính là một thiết bị chiếu sáng trong chiếu sáng công cộng, nhà xưởng, đường phố, xí nghiệp, các khu nghỉ dưỡng cho tới bệnh viện, trường học hay đường làng rất nhiều nơi. Vì vậy mà việc thiết kế thi công hệ thống ciếu sáng cao áp là rất cần thiết nhằm để đảm bảo trật tự an ninh, giảm thiểu được các tệ nạn xã hội và tất cả những hoạt động của người dân cũng được đảm bảo.

Để thiết kế thi công hệ thống chiếu sáng cao áp được tốt chuyên nghiệp thỳ phải dựa trên sự tính toán kỹ lưỡng của các chuyên gia về hệ thống chiếu sáng ngoại trời, lựa chọn các thiết bị, chiều cao cột, kiểu thiết kế phù hợp với từng công trình khác nhau.

Những thông tin cần biết khi thiết kế thi công hệ thống chiếu sáng cao áp

Trước lúc vào thi công cần được áp dụng các tiêu chuẩn về`thiết kế và thi công hệ thống chiếu sáng sau:

-Không thể thiếu tiêu chuẩn kỹ thuật: QCVN: QTĐ- 7: 2008/ BCT.

-Tiêu chuẩn trang thiết bị: 11- TCN- 18- 2006 ĐẾN 11- TCN-21-2006.

-Tiêu chuẩn thiết kế: TCXDVN 333: 2005 NGÀY 04-04-2005, TCXDVN 259- 2001 CHO CÁC CÔNG TRÌNH ĐÔ THỊ VÀ CÁC CÔNG TRÌNH CÔNG CỘNG.

-Tiêu chuẩn an toàn: TCVN 4756- 1989.

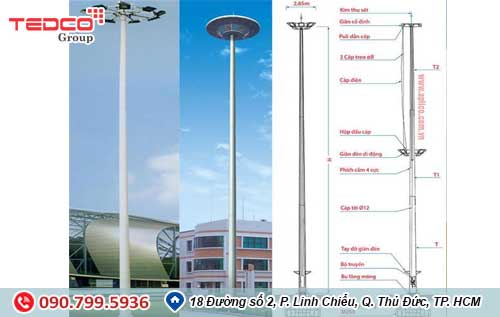

thiet ke thi cong he thong chieu sang dien cao ap

Những thông tin cần biết khi thiết kế thi công hệ thống chiếu sáng cao áp

Các phương pháp thiết kế hệ thống chiếu sáng cao áp

-Tủ điều khiển: Tùy thuộc vào số lượng đèn cao áp mà lắp tủ có nguồn điện phù hợp, tránh lãng phí. Có thể thay thế các tủ điện có nguồn điện như: 50A, 75A, 100A. Cần cung cấp nguồn điện 500V/100A để cung cấp nguồn điện cho toàn bộ hệ thống chiếu sáng.

-Tủ điều khiển chiếu sáng có nguồn điện được lấy từ trạm actomat của trạm điện sử dụng loại: Cu/PVC/PVC 0,6-1KV có tiết diện 2x 2,5 mm2. Nó còn sử dụng cáp ngầm để dẫn điện.

-Hệ thống chiếu sáng cao áp được chia thành 3 tuyến, và mỗi tuyết sẽ được cấp cho 1 hệ thống riêng biệt. các đường dây dẫn điện được sử dụng hệ thống cấp điện 3 pha 4 dây có nối đất trung tính.

=>> Xem thêm: Nhà Thầu Điện TEDCO Chuyên Thiết Kế Và Thi Công Điện Chiếu Sáng

Thiết kế thi công các tuyến cáp theo đúng bản vẽ

Hệ thống chiếu sáng cao áp gồm có: Cột đèn cao áp, tay đèn và đèn cao áp. Cần chú ý chiều cao cột, độ vươn cần đèn, công suất đều có thể thay đổi tùy từng dự án khác nhau.

- Chôn cáp: Trước tiền cáp bao gồm cáp điện bằng đồng, nó sẽ được đua vào ống nhựa xoắn cứng, rồi chôn trực tiếp dưới đất và sẽ chôn cách mặt đất khoảng 0,7m, xung quanh vỏ nhựa cứng sẽ được lót một lớp gạch bảo vệ. tuyến cáp ngầm sẽ đi gần với mương thoát nước, cột mặt trên cao hơn nền sân đường tầm khoảng 0.1m, để tránh bị ngập nước, rồi dọc các tuyến đó phải làm đầu nối hướng cáp ngầm trên vỉa hè.

thiet ke thi cong he thong chieu sang cao ap

Lắp cột đèn cao áp

- Lắp đặt cột đèn cao áp: Cột đèn cao áp sẽ được nhúng mạ kẽm nóng 1.5mm để nhằm bảo vệ cột khỏi bị tác động của các yếu tố bên ngoài. Tất cả các dây điện đi từ bảng điện lên đèn sử dụng loại dây Cu/PVC/PVC 2×2,5mm2. Và tên mỗi cột đèn đều sẽ lắp đặt cung cấp nguồn điện lên tới đèn cao áp. Và trên mỗi cột cũng đều có một cánh cửa mục đích là để lắp bảng điện được xử lý bừng đầu cốt đồng, sau khi đấu nối xong băng lại bằng băng cách điện để đảm bảo độ an toàn.

- Thi công thiết kế hệ thống chiếu sáng cao áp phải luôn đánh số cột theo đúng bản vẽ: đánh dấu số cột để dễ dàng thi công và quản lý.

=>> Xem thêm: Những điều cần biết về hệ thống cơ điện trong công trình

Quy tắc để đánh số theo đúng tiêu chẩn sau:

+ Hàng thứ nhất: là chữ chiếu sáng viết tắt là CS nhằm để phân biệt các trụ của viễn thông hay điện lực.

+ Hàng thứ 2: Sẽ là những chữ số thể hiện vị trí trụ lắp đèn thuộc tuyến chiếu sáng chính.

+ Hàng thứ 3: Đây là những chữ số thể hiện vị trí trụ lắp đèn thuộc tuyến chiêu sáng nhánh rẽ.

+ Hàng thứ 4: Sẽ là các ký hiệu của tủ điều khiển trên tuyến chiếu sáng, gồm các chữ, số:

CHỮ: Được viết tắt bằng các chữ cái đầu cùng tên tuyến chiếu sáng.

SỐ: Số thể hiện vị trí của tủ điều khiển trên tuyến chiếu sáng.êm

=>> Xem thêm: Nhà thầu điện Tedco tư vấn miễn phí cách thiết kế và lắp đặt hệ thống đèn Led

- Nền của biển số trụ lắp đèn nó được sơn 2 lớp màu trắng.

- Màu của chữ và số trong biển số trụ lắp đèn được sơn ít nhất là 2 lớp đó là: màu đen và màu xanh dương. Cao độ của biển số trụ lắp đèn được tính từ mặt đất (có cao độ = 0) đến cạnh trên cùng của biển từ 1m đến 1,5m. Biển số trụ lắp đèn được thể hiện ở vị trí dể nhìn thấy nhất. Đối với các trụ lắp đèn cao áp chiếu sáng có tiết diện nhỏ, nhưng nội dung biển phải đảm bảo các yêu cầu trên, biển số trụ không thể hiện được hết nội dung như trên thì cho phép sử dụng vật liệu khác để làm biển số trụ.

thiet ke thi cong he thong dien cao ap

Cột đèn đường đã được lắp đặt

Cấu tạo của tủ điện chiếu sáng cao áp

Cấu tạo: Phải đạt chuẩn quốc tế, và chất liệu của nó sẽ được làm bằng nhôm đúc có chất lượng cao, bề mặt của sơn tĩnh điện luôn có nguồn gốc rõ ràng, luôn có đầy đủ các hóa đơn chứng từ. Đối với đèn cao áp phải đảm bảo độ kín khít và đạt tiêu chuẩn IP54, và IP66 tất cả các chóa đèn đều phải làm từ nhôm nguyên chất đảm bảo độ phản quang tốt nhất.

Ngoài ra các kính đèn cao áp chiếu sáng phải được làm bằng kính chịu lực và chịu va đập, ngoài ra còn phải chịu nhiệt độ ngoài môi trường không bị rạn nứt trong quá trình sử dụng.
