THIẾT KẾ THI CÔNG HỆ THỐNG PCCC

Hệ thống PCCC là một trong những hệ thống được sử dụng rộng rãi phổ biến hiện nay, vì vậy, khi sử dụng hệ thống pccc thỳ cần phải nắm rõ được các yêu cầu về hệ thống và quy trinh của hệ thống pccc như thế nào? Bài viết này sẽ giúp bạn nắm rõ về vấn đề đó.

Ngày đăng: 30-12-2019

49 lượt xem

Hệ thống PCCC là một trong những hệ thống được sử dụng rộng rãi phổ biến hiện nay, vì vậy, khi sử dụng hệ thống pccc thỳ cần phải nắm rõ được các yêu cầu về hệ thống và quy trinh của hệ thống pccc như thế nào? Bài viết này sẽ giúp bạn nắm rõ về vấn đề đó.

Những yêu cầu chung về hệ thống PCCC

- Như bạn biết mỗi một hệ thống chữa cháy luôn được thiết kế để đáp ứng những yêu cầu cũng như các tiêu chuẩn riêng biệt với từng TCVN, tuy nhiên tất cả các hệ thống PCCC đều có chung các yêu cầu sau:

- Tất cả các hệ thống báo cháy phải đáp ứng được những yêu cầu sau Theo TCVN 5738: 2001 về Hệ thống báo cháy- Yêu cầu kỹ thuật.

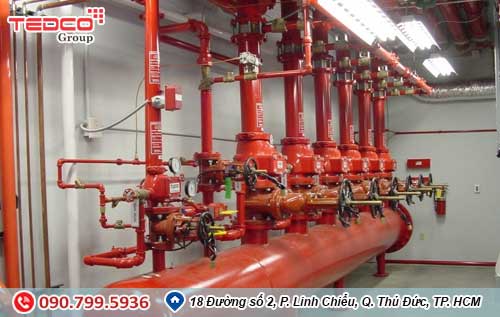

thet ke thi cong he thong pccc

Những yêu cầu chung về hệ thống PCCC

- Khi phát hiện có đám cháy phải nhanh chóng chuyển tín hiệu khi phát hiện cháy thành tín hiệu báo động rõ ràng để những người trong tòa nhà, công trình có đám cháy có thể thực hiện ngay các biện pháp chữa cháy, sơ tán,và nhanh chóng theo chức năng đã được đề ra.

=>> Xem thêm: Nhà Thầu Điện TEDCO chuyên thi công điện công nghiệp

Luôn đảm bảo khả năng chống sai tín hiệu tốt nhất.

PCCC sẽ không bị ảnh hưởng bởi các hệ thống lắp đặt chung hoặc riêng rẽ khác, trong mọi trường hợp báo cháy phải nhanh chóng và rõ ràng trước mọi sự cố.

Luôn đảm bảo hệ thống không bị tê liệt một phần hoặc toàn bộ hệ thống do cháy gây ra trước khi phát hiện đám cháy.

Tất cả các hệ thống pccc luôn được thiết kế phù hợp với những yêu cầu của TCVN 7568-14: 2015. Những tiêu chí thiết kế phải thỏa mãn các mục tiêu về an toàn của quốc gia gồm có:

+ Phát hiện đám cháy, khả năng xảy ra đám cháy để sơ tán dân chúng đúng thời điểm.

+ Loại dân cư.

+ Điều kiện về môi trường.

+ Khi thiết kế hệ thống báo cháy phải đảm bảo có thể loại bỏ được các vùng đã xác định là không bao giờ có người cư trú hay vật liệu gì dễ cháy.

+ Giam mức tối thiểu các tín hiệu báo cháy không cần thiết.

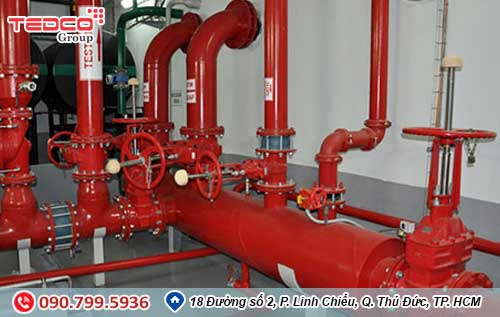

thiet ke thi cong he thong pccc

Hệ thống PCCC cần tuân thủ đúng nguyên tắc

Bên cạnh đó khi theo TCVN 5760: 1993, khi thiết kế hệ thống pccc phải:

+ Căn cứ vào tính chất nguy hiểm của loại đám cháy và khối lượng chất cháy ở các công trình và hiệu quả chữa cháy của các hệ thống.

+ Hệ thống PCCC phải luôn đầy đủ các bộ phận sau: Bộ phận điều khiển, bộ phận báo động, bộ phận cung ứng, dự trữ chất cháy, đầu phun, bộ phận phân bố chất chữa cháy, bộ phận đường ống, lăng phun và bộ phận cung cấp điện.

+ Hệ thống chữa cháy PCCC phải đảm bảo đủ áp lực đưa chất chữa cháy vào nơi cháy. Đối với hệ thống chữa cháy bằng tay và bán cố định, cho phép giảm bớt những bộ phận xét thấy không cần có trong hệ thống.

+ Các bộ phận dự trữ cung ứng chất chữa cháy luôn được bảo đảm sẽ hoạt động thường xuyên liên tục và luôn có lượng dự trữ phù hợp, bên cạnh đó các bộ phận phân bố chất chữa cháy, đầu phun và lăng phun phải đảm bảo phủ kín chất chữa cháy lên bề mặt chất cháy, diện tích chữa cháy và tỉ lệ phần trăm cần thiết kế khi chữa cháy thể tích.

+ Khi thiết kế hệ thống PCCC luôn phải đảm bảo lưu lượng chất chữa cháy. Đối với từng loại hệ thống chữa cháy phải sử dụng lăng phun, đầu phun sao cho phù hơp. Bên cạnh đó tất cả các bộ phận báo động phải đảm bảo hoạt động bình thường. Khi chữa cháy phải phát tín hiệu báo động. Đối với các bộ phận cung cấp điện phải luôn cung cấp đầy đủ năng lượng cho hệ thống PCCC. Thiết kế phải có nguồn cung cấp điện dự phòng để kịp thời thay thế khi nguồn chính bị ngắt điện.

Yêu cầu khi thiết kế hệ thống chữa cháy cho công trình là:

- Có tài liệu chính để tính và xác định các thông số kĩ thuật.

- Có bản thuyết minh về kết cấu và nguyên lý hoạt động.

- Có bản hướng dẫn kiểm tra chức năng của hệ thống và tài liệu hướng dẫn bảo dưỡng kĩ thuật.

- Bản vẽ kĩ thuật.

- Thiết kế hệ thống chữa cháy phải xem xét đặc điểm cấu trúc của công trình để đảm bảo hiệu quả khi sử dụng.

=>> Xem thêm: NGUYÊN LÝ TỤ BÙ TIẾT KIỆM ĐIỆN

Quy trình thiết kế hệ thống PCCC

Muốn tiến hành thiết kế hệ thống PCCC, cần phải có các bản vẽ liên quan đến công trình, địa điểm thi công hệ thống PCCC, bao gồm những bản vẽ sau đây:

- Thứ nhất: Bản vẽ mặt bằng tổng thể của ngôi nhà.

- Thứ hai: bản vẽ dây chuyền sản xuất nhà máy.

- Thứ ba: Bản vẽ mặt đứng mặt cắt, mặt bằng mái.

- Thứ tư: Bản vẽ mặt bằng công trình.

- Thứ năm: Bản vẽ chi tiết.

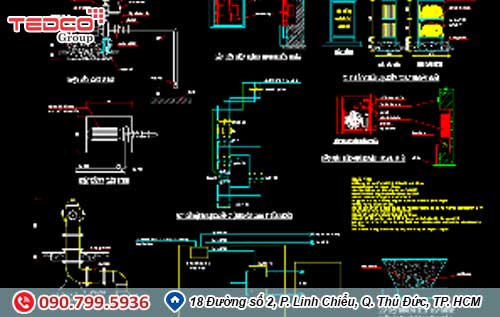

thiet ke thi cong he thong pccc

Quy trình thiết kế hệ thống PCCC

Khi có được các bản vẽ cần thiết thỳ đội ngũ kỹ sư sẽ bắt đầu nghiên cứu sẽ phân tích để đưa ra những bản thiết kế tối ưu nhất cho quý khách. Sau đó tư vấn, góp ý về kiến trúc bị lỗi hoặc hư hại để quý khách có thể sửa chữa khi cần thiết.

Khi thiết kế hệ thống phòng cháy chữa cháy thì thời gian sẽ  tùy thuộc vào mức độ phức tạp của công trình hay diện tích thi công. Khi thiết kế hệ thống phòng cháy chữa cháy PCCC, người chịu trách nhiệm thiết kế cần lưu ý các vấn đề sau:

Giải pháp phải được bảo đảm ngăn cháy và chống cháy lan rộng ra các khu vực liên quan. Địa điểm xây dựng hệ thống đảm bảo khoảng cách an toàn về phòng cháy và chữa cháy với các công trình bên cạnh. Mức độ chịu lửa của công trình thích hợp với quy mô tính chất hoạt động của công trình.

Những thiết bị chiếu sáng và chỉ dẫn lối thoát với các thiết bị thông gió, hút khói, thiết bị cứu người, đèn báo, còi báo tín  hiệu đảm bảo an toàn khi xảy ra cháy nhanh chóng thoát.Công nghệ sản xuất, chống sét, hệ thống điện cháy nổ bố trí hệ thống máy móc thiết bị vật tư phải đảm bảo an toàn về phòng cháy chữa cháy. Xây dựng hệ thống lối thoát của đi, hành lang, lối đi, cầu thang dành riêng cho lối thoát.

 Các vị trí lắp đặt phù hợp với thông số kỹ thuật theo lĩnh vực hoạt động sản xuất kinh doanh. Hệ thống cấp nước chữa cháy đảm bảo yêu cầu đầy đủ, an toàn chữa cháy.

Nơi để xe, các phương tiện cơ giới được thiết lập hệ thống đảm bảo an toàn. Thiết lập hệ thống báo cháy, chữa cháy phải đảm bảo đầy đủ số lượng. luôn đảm bảo kinh phí dự phòng.

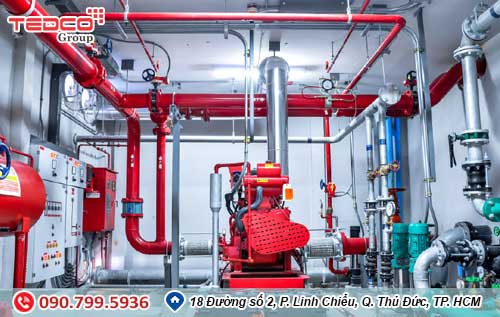

thiet ke he thong pccc

Bản thiết kế hệ thống PCCC

* Bản thiết kế hệ thống PCCC bao gồm:

- Hệ thống thông gió chống tụ khói ở bên trong.

- Bản vẽ thiết kế hệ thống PCCC.

- Bản vẽ hệ thống báo cháy tự động trong thời gian ngắn gồm có: Đầu báo cháy, tủ trung tâm, còi báo cháy, nút nhấn khẩn cấp.

- Bản vẽ chóng sét: Bố trí kim thu sét, mặt bằng chống sét, bố trí tiếp địa,…

- Hệ thống thông gió  chống tụ khói ở bên trong. Sơ đồ nguyên lý làm việc của các hệ thống.

- Dự toán.

- Hệ thống thông gió tụ khói ở bên trong.

- Bản vẽ chi tiết lắp đặt các hệ thống PCCC.

- Biện pháp thi công công trình.

Thuyết minh thiết kế hệ thống phòng cháy chữa cháy PCCC.

Nhà thâu điện TEDCO với đội ngũ kỹ sư chuyên nghiệp có nhiều năm kinh nghiệm trong việc thiết kế lắp đặt hệ thống PCCC, sẽ luôn cam kết cung cấp các sản phẩm, dịch vụ chất lượng tốt nhất và những giải pháp tiên tiến nhất, tối ưu nhất cho quý khách hàng. Nếu các bạn đang có công trình về cơ điện hãy liên hệ ngay với chúng tôi để được tư vấn nhé.
