Tìm hiểu các bước lắp đặt tủ điện công nghiệp

lắp đặt tủ điện công nghiệp tốt cần phải qua những bước nào? Bài viết sau đây sẽ giải quyết vấn đề đó.

Ngày đăng: 08-01-2020

116 lượt xem

Hiện nay, có một loại tủ điện được sử dụng nhiều trong đời sống bởi vì giá thành của nó phù hợp với người sử dụng bên cạnh đó nó còn mang lại sự tiện lợi cho người sử dụng đó chính là tủ điện công nghiệp, vì vậy để lắp đặt tủ điện công nghiệp tốt cần phải qua những bước nào? Bài viết sau đây sẽ giải quyết vấn đề đó.

Tủ điện công nghiệp là gì?

Trước tiên muốn tìm hiểu các bước để lắp đặt tủ điện công nghiệp thỳ bạn cần hiểu thế nào là tủ điện công nghiệp: Tủ điện công nghiệp là nới đựng chứ các thiết bị điện, mạch điều khiển, cầu dao và các đấu nối,… mục đích là để điều khiển hệ thống cung cấp điện cho một hệ thống phụ tải nào đó. Tủ điện công nghiệp thường có cấu trúc lớn hơn các loại tủ điện khác, nó có hệ thống cấu trúc mạch và kết nối điều khiển khá phức tạp. Việc thiết kế lắp đặt tủ điện công nghiệp đạt chuẩn thỳ sẽ góp phần đảm bảo được an toàn cho con người và ổn của hệ thống điện cũng như dây chuyền máy móc.

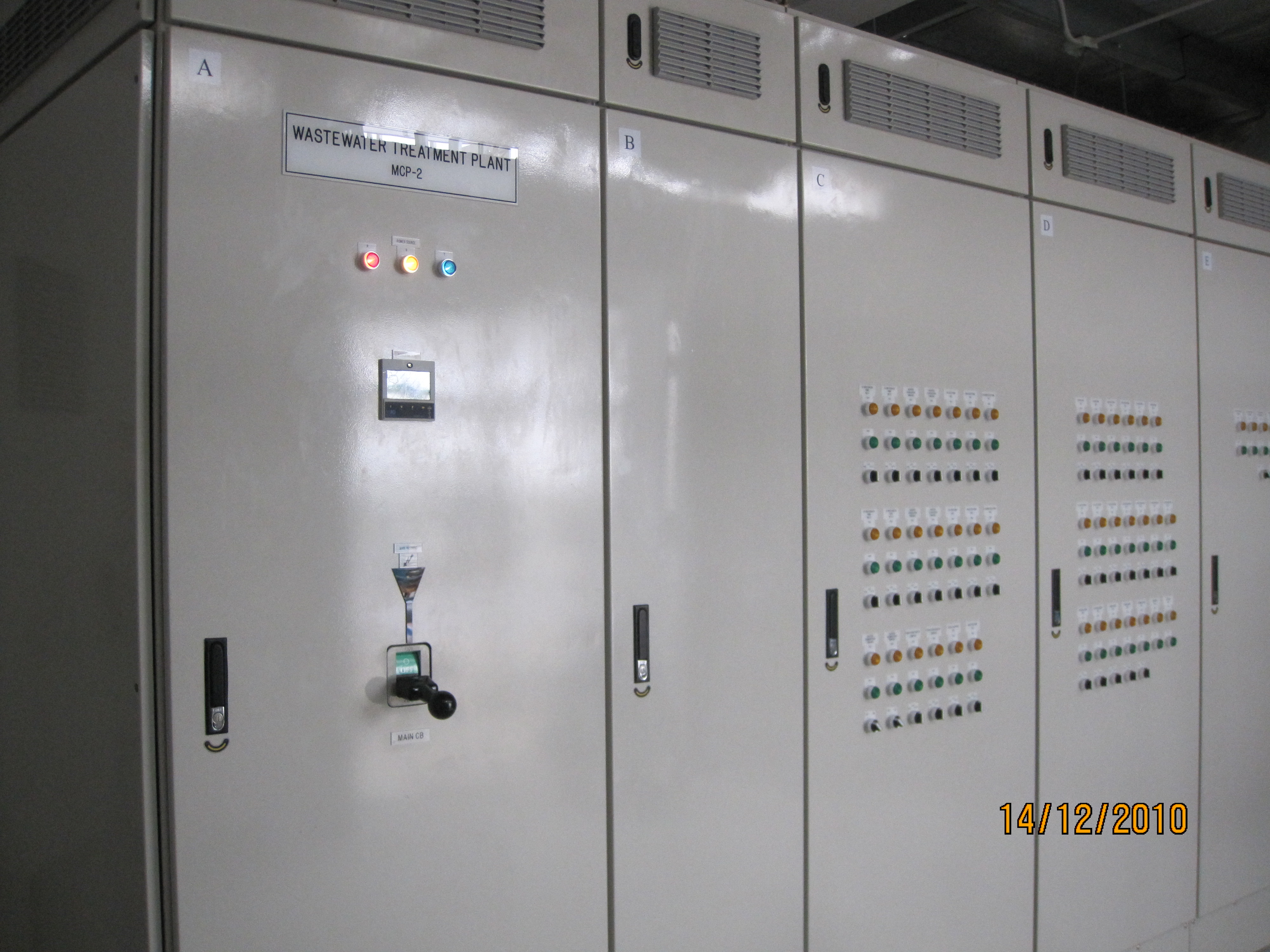

lap dat tu dien cong nghiep

Tủ điện công nghiệp là gì?

Sau đây là các bước lắp đặt tủ điện công nghiệp:

Bước 1: Vẽ sơ đồ bố trí thiết bị và nguyên lý hoạt động: Các thiết bị điện bên trong tủ điện công nghiệp phải thiết kế bố trí đảm bảo đầy đủ cấc tính năng cần thiết bên cạnh đó cũng cần phải tối ưu hóa để giảm vật tư và hạ giá thành của sản phẩm chung. Lưu ý tới quá trình mở rộng hay sự nâng cấp các thiết bị điện trong tương lai.

=>> Xem thêm: NHÀ THẦU CƠ ĐIỆN Ở BIÊN HÒA

Phải luôn chú trọng và kiểm tra giám sát kỹ lưỡng khâu thiết kế để tránh xảy ra những sai sót ảnh hưởng đến công đoạn tiếp theo. Bởi vì, nếu  chỉ một sai sót nhỏ cũng  có thể khiến bạn phải thực hiện toàn bộ quá trình lại từ đầu. Nên chú ý làm tỉ mỉ từng công đoạn.

Bước 2: cần khảo sát giá thị trường của các vật lệu cần sử dụng: Tất cả các vật liệu phải đảm bảo chất lượng và dư tải. Một khi đã có các vật liệu theo yêu cầu của sơ đồ, thỳ ta dùng kích thước thực tế của các vật tư này để xem sắp đặt các vị trí nào trên bảng là hợp lý nhất.

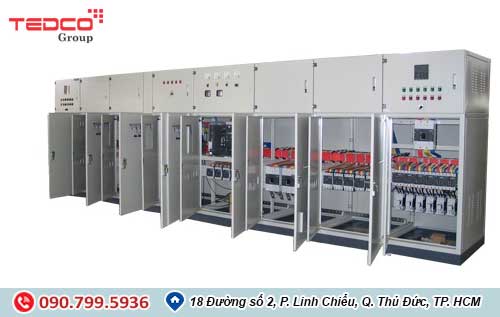

lap dat tu dien cong nghiep

Các bước lắp đặt tủ điện công nghiệp

Bước 3: tiếp theo là lựa chọn vỏ tủ điện để chứa các thiết bị: Ở phía trên mặt tủ, ta phải gia công các lỗ để gá lắp các thiết bị như đèn báo, nút nhấn, đồng hồ, với việc gia công các lỗ khoan này có thể thực hiện bằng cách khoan khoét bằng tay hoặc có thể thực hiện đột dập bằng máy CNC tất cả tủ điện đều cần có yêu cầu về tính thẩm mỹ và chính xác cao.

Một số nguyên tắc khi lắp đặt thiết bị lên vỏ tủ điện công nghiệp:

- Các thiết bị điều khiển được đặt ở phía dưới như: Nút nhấn công tắc.

- Các thiết bị như đồng hồ đo dòng điện, đèn báo nguồn, điện áp, đồng hồ chỉ thị đặt ở phía trên cao.

- Cần phân bố các công tắc, nút nhấn cùng điều khiển một thiết bị trên cùng một hàng để thuận tiện cho quá trình vận hành có thể hàng ngang hoặc dọc.

Bước 4: Lắp đặt các cơ phận lên bảng: Sắp xếp các thiết bị điện bên trong tủ: Ván ép dày 10mm, phíp hoặc bảng sắt- đặt bảng ở vị trí nằn ngang khi lắp ráp. Phải sắp xếp làm sao cho diện tích sử dụng là ít nhất, vừa đảm bảo được tính thẩm mỹ vừa vừa tiết kiệm dây dẫn điện.

=>> Xem thêm: CÁCH BỐ TRÍ THIẾT BỊ TRONG TỦ ĐIỆN

Cách sắp xếp hợp lý nhất như sau:

- Thứ nhất: Nhóm khí cụ điện đóng cắt đặt cùng 1 hàng phía dưới: Contactor, Aptomat, khởi động từ, trong đó, aptomat tổng sẽ được đặt ở trung tâm tủ điện hoặc đặt ở góc cao bên trái sao cho thuận tiện trong quá trình vận hành, thao tác.

- Thứ hai: Nhóm thiết bị điều khiển đặt cùng nhau ở góc phía trên: bộ điều khiển, cảm biến, rơ le bảo vệ, rơ le trung gian,.

Cầu đấu được đặt ở phía dưới cùng để dễ dàng đấu dây vào hoặc ra tủ điện.

lap dat tu dien cong nghiep

Bước 5: Đấu dây dẫn điện.

- Dây điều khiển và dây mạch lực phải đi vuông góc nhau. Đối với dây tín hiệu và dây mạch lực nên lắp trong các ống ghen riêng biệt và càng xa nhau càng tốt. Dây tín hiệu có độ nhạy cao thì phải có vỏ bọc chống nhiễu.

- Nên đấu dây phần mạch động lực trước rồi dấu dây phần điều khiển. Đấu hệ thống dây dẫn điện phải thật gọn gàng và khoa học, đầu cốt phải được phân màu vàng, xanh, đen, đỏ…và đánh số thứ tự để dễ dàng kiểm soát và sửa chữa lúc cần thiết.

Bước 6: Thử độ an toàn cách điện của bảng tủ với các cơ phận lắp trên bảng sau khi lắp xong.

Ta thử trước bằng điện nối tiếp với một bóng đèn tròn để xem sự hoạt động của các cơ phận có đúng với quy trình thiết kế hay không. Sửa các chỗ sai, nếu có.

Bước 7: Ráp bảng các cơ phận vào tủ sau khi thử lại một lần với tải nhỏ.

Bước 8: Kéo điện lưới, kéo dây điện từ các động cơ vào tủ, làm khung chân tủ lắp đặt tủ vào đúng vị trí.

Bước 9: Cuối cùng ta thử lại phần dây nối đất, an toàn về điện.

=>> Xem thêm: Công ty Cổ Phần Tedco Việt Nam chuyên thi công lắp đặt các loại tủ điện trung thế và hạ thế, Tủ Bù Hạ Thế, Tủ Động Lực, Tủ Điều Khiển

Lưu ý: Thử các công tắc hành trình và tác dụng hiệu quả của nó Sau đó mới cho máy vận hành có tải. Kiểm tra dây nối đất của tủ điện công nghiệp bằng cách dùng 1 bóng đèn sợi tim 300W: 1 đầu vào pha nguồn điện lưới 220V, đầu còn lại cho chạm vào vỏ tủ, bóng đèn phải sáng thì tủ mới an toàn về điện và có thể sử dụng. Lần đầu tiên cần thử cho các động cơ liên quan chạy không tải để xác định chiều quay cho đúng. thử các nút chức năng vận hành trong khoảng 10 phút.
