TÌM HIỂU CÁCH PHÂN LOẠI THI CÔNG TRẠM BIẾN ÁP

Sử dụng máy biến áp sẽ có tác dụng là nó dùng để truyền tải công suất điện lớn từ nơi sản xuất đến nơi tiêu thụ. Máy biến áp sẽ giúp hạn chế tổn thất công suất điện năng ngoài ra còn giảm giá thành đầu tư đường dây tải điện.

Ngày đăng: 10-10-2019

68 lượt xem

Ta thấy trạm biến áp hiện nay được sử dụng ở khắp mọi nơi. Và một trong những ứng dụng phổ biến là dùng trong điện lực. Từ những máy biến áp lớn tới các máy biến áp nhỏ.

Sử dụng máy biến áp sẽ có tác dụng là nó dùng để truyền tải công suất điện lớn từ nơi sản xuất đến nơi tiêu thụ. Máy biến áp sẽ giúp hạn chế tổn thất công suất điện năng ngoài ra còn giảm giá thành đầu tư đường dây tải điện.

Ở bất cứ khu công nghiệp, các tòa nhà, nhà máy, nhà cao tầng thì việc thiết kế, thi công trạm biến áp là hạng mục không thể thiếu. Vì thế việc phân loại thi công trạm biến áp là rất cần thiết.

TÌM HIỂU CÁCH PHÂN LOẠI THI CÔNG TRẠM BIẾN ÁP

Muốn phân loại được tram biến áp cần phải có quy mô mà quy mô của trạm biến áp sẽ phụ thuộc vào lượng công suất truyền tải, khi quy mô của nó càng lớn thì điện áp càng cao. Từ đó người ta sẽ phân ra 4 cấp điện áp.

-Thứ 1: siêu cao áp sẽ lớn hơn 500 kv.

-Thứ 2: cao áp bắt đầu từ 66kv, 110kv, 220kv và 500kv.

-Thứ 3: trung áp từ 6kv, 10kv, 15kv, 22kv, và 35kv.

-Thứ 4: hạ áp từ 0,4kv, 0,2kv và các điện áp nhỏ hơn 1kv.

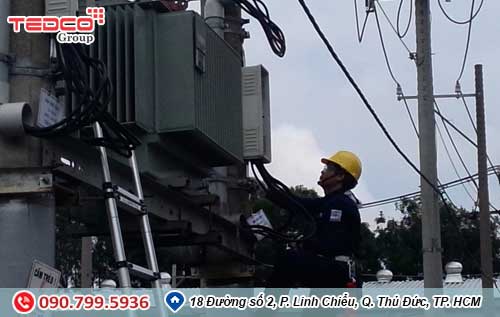

phan loai xay dung tram bien ap

Phân loại thi công trạm biến áp

Căn cứ vào mức độ điện áp ta có 2 cách để phân chia trạm biến áp:

- Cách 1: trạm biến áp phân xưởng hoặc trạm biến áp phân phối điện áp 6kv- 35kv biến đổi thành điện áp ra 0,4kv- 0,22kv. Đây là trạm biến áp được dùng trong mạng hạ áp dân dụng, thường sử dụng cho các công trình tòa nhà.

- Cách 2: Trạm biến áp Trung gian nhận điện áp từ 220 kV đến 35 kV biến đổi thành điện áp ra 15 kV – 35 kV theo nhu cầu sử dụng.

Các máy/trạm biến áp thường có công suất biểu kiến phổ biến là: 50, 75, 100, 160, 180, 250, 320, 400, 500, 560, 630, 750, 800, 1000, 1250, 1500, 1600, 1800, 2000, 2500 kVA.

mui tên Xem thêm: Nhà Thầu Tedco Chuyên Thiết Kế, Thi Công Và Lắp Đặt Trạm Biến Áp

Tính toán và chọn lựa trạm biến áp

* Trước hết các đơn vị tu vấn, thi công,k thiết kế cần:

- Xác định trung tâm phụ tải, vị trí đặt trạm: Các yếu tố đảm bảo hành lang an toàn lưới điện, mỹ quan công trình cũng cần được xem xét khi cân nhắc vị trí đặt trạm. khi thiết kế, thi công, lắp đặt trạm biến áp là cần tính toán trung tâm phụ tải và vị trí đặt trạm nhằm tiết kiệm dây dẫn nhằm hạn chế sụt áp và tổn hao công suất của mạng điện.

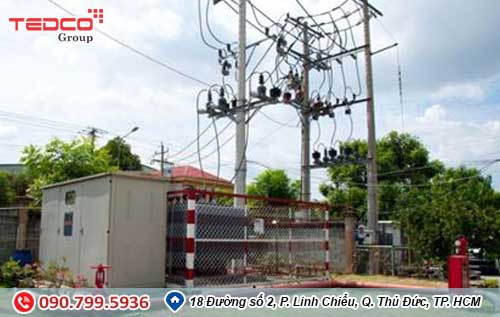

phan loai xay dung tram bien ap



Tính toán và chọn lựa thi công trạm biến áp

- Xác định số lượng của trạm biến áp dựa vào phân loại hộ:

+ Hộ loại 1: Hộ loại 1 là nhóm có ảnh hưởng đến sinh mạng con người hoặc an ninh quốc gia như bệnh viện, trạm xá hoặc trụ sở cơ quan nhà nước, cơ quan của bộ quốc phòng.v.v. Hộ loại 1 cần duy trì nguồn điện liên tục trên đường dây hạ áp từ trạm, do vậy cần 2 máy biến áp trở lên trên 1 trạm.

Hộ loại 1 dùng 2 máy biến áp, trong đó mỗi máy có thể chịu quá tải bằng 1,4 lần công suất của máy trong 6 giờ. Liên quan đến vấn đề kinh tế, vì quá trình tính toán trạm biến áp cho hộ loại 1 thường dưa vào công suất dự kiến cho nên thời điểm tải nhỏ nhất có thể nhỏ hơn công suất của 1 máy biến áp. Vì vậy quá trình vận hành chỉ cần sử dụng 1 máy biến áp cho toàn bộ tải để tránh tổn hao điện không cần thiết nếu dùng 2 máy.

+ Hộ loại 2: Sẽ thường là nhóm gia đình, cá thể, tư nhân. Hộ loại này nếu xảy ra mất điện sẽ ít ảnh hưởng đến kinh tế nói chung nên có thể cắt điện để sửa chữa. Hộ loại 3 thường sử dụng chung 1 máy biến áp tại mỗi trạm điện. Điển hình cho trường hợp này là tại các khu dân cư.

+ Hộ loại 3: Có ảnh hưởng về kinh tế tới số đông, ví dụ như nhà máy, khu công nghiệp, tòa nhà văn phòng hoặc nơi thường xuyên tập trung đông người làm việc Hộ loại 1 cần tối thiểu 1 máy biến áp trên 1 trạm.





* Xác định công suất biến áp cho máy biến áp:

Có 3 cách để tính toán công suất điện:

- Cách thứ 1: Theo diện tích và nhu cầu sử dụng.

- Cách thứ 2: Theo sản lượng hàng năm một sản phẩm trên một kW tiêu thụ điện.

- Cách thứ 3: Theo công suất đặt và hệ số nhu cầu căn cứ trên việc danh sách các thiết bị tiêu thụ điện cụ thể đã, đang và sẽ có nhu cầu sử dụng.

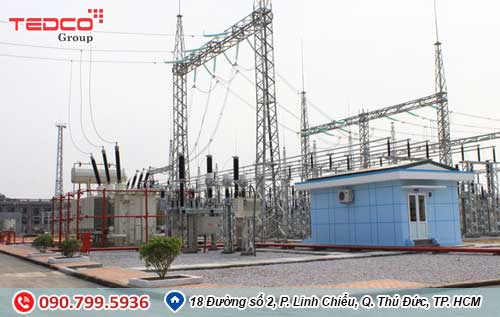

phan loai xay dung tram bien ap

Những loại trạm biến áp thường được sử dụng

Những loại trạm biến áp thường được sử dụng:

- Trạm biến áp ngoài trời: Trạm biến áp ngoài trời bao gồm các loại trạm treo (< 3×75 kVA), trạm giàn (< 3×100 kVA), trạm nền (đặt lên nền bê tông). Trạm ngoài trời thích hợp cho các trạm trung gian công suất lớn vì máy biến áp, thiết bị phân phối có kích thước lớn không gian ngoài trời sẽ là lựa chọn phù hợp, giúp tiết kiệm chi phí xây dựng.

 - Trạm biến áp trong nhà: Bên cạnh nhược điểm lớn nhất về chi phí, chủ đầu tư không nên bỏ qua các ưu điểm của loại trạm này. Trạm biến áp trong nhà có nhược điểm chi phí xây dựng tốn kém nếu trạm sử dụng đòi hỏi công suất lớn. Do khối hình và kết cấu thô kệch nên dễ gây mất thẩm mỹ kiến trúc.

Hiện nay muốn thi công trạm biến áp chuẩn, an toàn và có độ bền cao, vì vậy các bạn đang mong muốn có một trạm biến áp tốt hãy đến với nhà thầu điện TEDCO. Nhà thầu điện TEDCO với nhiều năm kinh nghiệm trong việc xây dựng và thi công trạm biến áp, với một đội ngũ kĩ sư xây dựng dày dặn kinh nghiệm và có tay nghề cao, sẽ đem lại sự hài lòng cho quý khách hàng.
