Tìm hiểu quy trình bảo trì tủ điện trung thế an toàn tiết kiệm

Trong các công trình nhà máy hiện nay tủ điện trung thế được sử dụng rất nhiều vì thế vấn đề bảo trì bảo dưỡng tủ điện trung thế là một trong những công việc quan trọng và cần thiết không thể thiếu.

Ngày đăng: 19-10-2019

79 lượt xem

Trong các công trình nhà máy hiện nay tủ điện trung thế được sử dụng rất nhiều vì thế vấn đề bảo trì bảo dưỡng tủ điện trung thế là một trong những công việc quan trọng và cần thiết không thể thiếu.

Tủ điện trung thế là gì?

Tủ điện trung thế là tích hợp của máy cắt loại cố định với uuw điểm nổi trội là nâng tầm khả năng bảo vệ máy biến áp. Tất cả tổng chi phí để đầu tư tủ điện trung thế (RMU) là tương đương với xác giải pháp truyền thông.

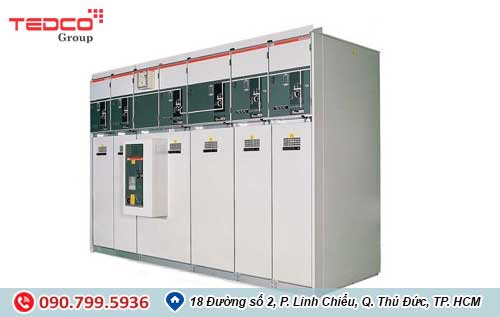

bao tri tu dien trung the

Tủ điện trung thế là gì?

Nếu như khi lắp đặt tủ điện trung thế trong trạm biến áp sẽ giúp tăng cường khả năng chịu đựng được khí hậu. Trạm biến áp MV/LV thường sẽ được ứng dụng lắp đặt trong những vị trí có độ ẩm cao và môi trường thường xuyên bị ô nhiễm. Hoạt động trong môi trường khắc nghiệt thì cầu chì sẽ không được cách ly với không khí bên ngoài. Chính vì vậy lắp đặt tủ điện trung thế sẽ tránh được tình trạng quá nhiệt.

Tủ điện trung thế nó được sử dụng ở nhiều trường hợp khác nhau trong hệ thống phân phối mạch vòng thứ cấp, có chức năng đóng cắt đầu vào cho các trạm biến áp, trạm biến thế hợp bộ…trong nhiều lĩnh vực ngành nghề.

Những bước lắp đặt tủ điện trung thế

* Để lắp đặt tủ điện trung thế cần tiến hành qua những bước như sau:

Bước 1: cần nắm rõ hệ thống cần lắp đặt:

- Nắm rõ sơ đồ nguyên lý hoạt động của hệ thống tủ điện trung thế cần được lắp đặt.

- Đọc và hiểu được bản vẽ đấu nối nhị thứ các thiết bị bảo vệ và đo đếm cần thiết.

- Cần phải chuẩn bị đầy đủ các phụ kiện cần thiết cho tủ điện như: các dụng cụ cơ khí cầm tay phù hợp, nguồn dự phòng, các thiết bị nâng đỡ, đầu nối cáp, cáp điện.

- Cuối cùng là tiến hành lắp đặt và tuân thủ các bước trong tài liệu hướng dẫn lắp đặt vận hành. Sử dụng các dụng cụ cơ khí cầm tay cho phù hợp.

Tủ điện trung thế có cấu tạo như sau: Vỏ tủ được làm bằng tôn dày khoảng 2mm vững chắc, mạ cách điện, các thiết bị điện đóng cắt được đặt độc lập, hợp lý và được bảo vệ bằng một cánh phía trong của tủ. Tủ điện trung thế luôn cần có  tối thiểu là phải chứa một aptomat chính với các nút đóng, tắt điện với cường độ tương đương với tổng các tải phụ bên dưới cho đến lớn hơn gấp 3 lần; và một ổ cắm điện khoảng 220V để dùng khi cần bảo dưỡng tủ.

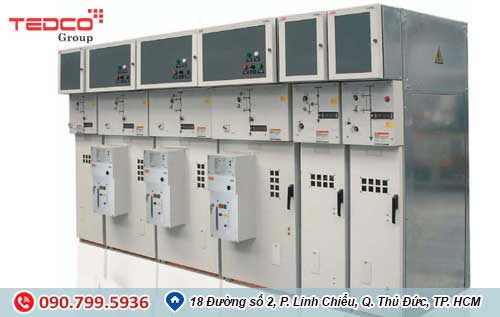

bao tri tu dien trung the

Những bước lắp đặt tủ điện trung thế

Bước 2: Chuẩn bị lắp đặt tủ điện trung thế

- Trước lúc tiến hành lắp đặt cần phải lập bảng sơ đồ khối của các phần điện cần lắp đặt.

- Cần phải khảo sát thị trường về giá cả của vật liệu, vật tư theo yêu cầu của khối sao cho đúng vị trí, đúng kích thước trên bảng.

- Chuẩn bị đầy đủ tất cả các vật liệu phụ và cần thiết cho tủ điện như các vòng số, đầu mối điện, timer, thanh sắt dùng cài các kđt…

Bước 3: Tiến hành đi vào lắp đặt:

- Trước tiên cần chuẩn bị một miếng ván ép hoặc có thể bảng sắt tùy vào điều kiện, lắp các bộ phận lên bảng.

- Rà soát hệ thống: phải tuyệt đối đúng với những quy định và quy trình trong bản thiết kế đã có lúc ban đầu. kiểm tra độ an toàn điện của bảng với các bộ phận đã lắp trên bảng.

- Cần kiểm tra lại hệ thống với việc điện lưới nối tiếp với một bóng đèn tầm khoảng 300W rồi sau đó thử lại với một tải khác. Tiến hành lắp hết các bộ phận khác vào trong tủ.

- Tiếp theo là thực hiện kéo dây điện từ các động cơ vào tủ điện trung thế, kéo điện lưới về, làm khung cho chân của tủ. Rồi lựa chọn dây nối đất cho phù hợp, hợp lý đúng tiêu chuẩn, an toàn như: dây nối đất của tủ phải cùng loại, là loại dây mềm, dẹt, đan lưới.

Muốn lắp đặt được một hệ thống tủ điện trung thế yêu cầu trước tiên đó là bản sơ đồ khối phải luôn luôn chính xác.

mui tên Xem thêm: Nhà thầu điện Tedco chuyên thi công lắp đặt tủ điện hiệu quả, chất lượng

Quy trình bảo trì, bảo dưỡng tủ điện trung thế

* Quy trình bảo trì, bảo dưỡng tủ điện trung thế cần tuân thủ những bước như sau:

+ Bước 1: cần kiểm tra tổng thể.

- Kiểm tra cầu chì.

- Kiểm tra điện trở sấy,

- Kiểm tra nối đất tiếp địa và trung tính.

- Kiểm tra thiết bị chống sét lan truyền.

- Kiểm tra biến dòng bảo vệ.

- Kiểm tra các biến áp bảo vệ.

- Kiểm tra các thiết bị chuyển mạch điều khiển và đèn chỉ thị.

- Kiểm tra các khóa liên động tiếp địa và thiết bị bảo vệ tụ.

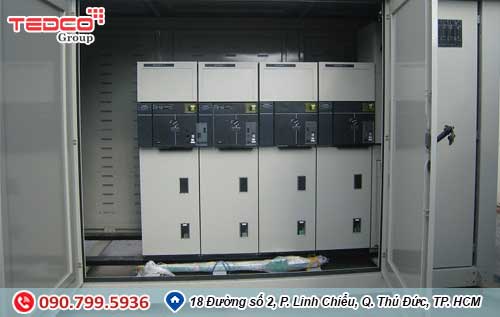

bao tri tu dien trung the

Quy trình bảo trì, bảo dưỡng tủ điện trung thế

+ Bước 2: Vệ sinh tủ điện trung thế

- Siết chặt các đai ốc, và đánh các ghỉ sét nếu có.

- Vệ sinh. Hút bụi các phụ kiện trong tủ và cá thiệt bị điện nếu có.

- Vệ sinh bên ngoài của tủ, cánh tủ, gầm tủ.

- Sau đó tra dầu mỡ bôi trơn cho các khớp chuyển động thao tác nếu cần thiết.

mui tên Xem thêm: Tìm hiểu những chức năng của tủ điện công nghiệp

+ Bước 3: Kiểm định

- Đo điện trở hệ thống tiếp địa.

- Thí nghiệm các relay bảo vệ.

- Đo điện trở cách điện hệ thống các trung thế.

- Đo điện trở cách điện, điện trở tiếp xúc giữa RMU và cáp trung hế.

- Cần đo điện trở cách điện, điện trở tiếp xúc thanh cái trung tính.

- Sau đó đo điện trở cách điện, điện trở tiếp xúc các điểm đấu nối giữa thanh cái và tủ RMU.

Nếu bạn đang cần bảo trì, bảo dưỡng tủ điện trung thế mà còn băn khoăn chưa biết chọn lựa đơn vị bảo trì nào cho tốt thì hãy đến với Nhà thầu điện TEDCO. Nhà thầu điện TEDCO với hơn mười năm kinh nghiệm trong các lĩnh vực về điện sẽ là đơn vị bảo trì tủ điện trung thế tốt nhất mà bạn đang tìm kiếm, đến với TEDCO bạn sẽ luôn được hài lòng.

Mọi chi tiết xin vui lòng liên hệ nhà thầu điện TEDCO

Hotline: 090.799.5936 (Mr. Hải)

Công ty Cổ Phần TEDCO Việt Nam

Địa chỉ: 18 Đường số 2, Phường Linh Chiểu, Quận Thủ Đức, TP. HCM

Nhà Xưởng: 57/5 Tô Vĩnh Diện, P.Đông Hòa , TX. Dĩ An , T.Bình Dương.

Điện Thoại: 0274.246.1550

Website: www.tedco.com.vn www.nhathaudien.vn
